Программирование EEPROM EtherCAT Slave через ПО SSC
-
Для прошивки необходим файл конфигурации ведомого устройства (ESI) в формате xml.
-
ПО SSC представляет собой кодегенератор стека для ведомого устройства EtherCAT.
-
Функция программирования EEPROM доступна из меню
Tools->EERPOM Programmer
- Для загрузки ESI файла выбираем
File->Open

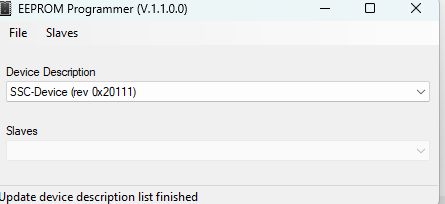

Название устройства отобразится в выпадающем списке "Device Description"
- Для поиска EtherCAT устройства используем F5.

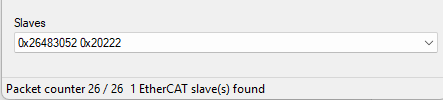

В открывшемся списке выбираем Ethernet интерфейс к которому подлечено EtherCAT устройство. Если опознано то в окне "Slaves" отобразится идентификатор устройства. В случае с новым устройством будет значение 0xFFFFFFFF, если EEPROM устройства не функционирует будет выведено значение AD0 (требует уточнения!)
- Для старта процесса программирования жмем
Slaves -> Program Selected
- В строке состояния ждем подтверждения окончания процесса, далее обновляем список подключенных устройств, при успешном завершении идентификатор устройства сменится на новое значение.
